GL5 Rohrbündelwärmetauscher

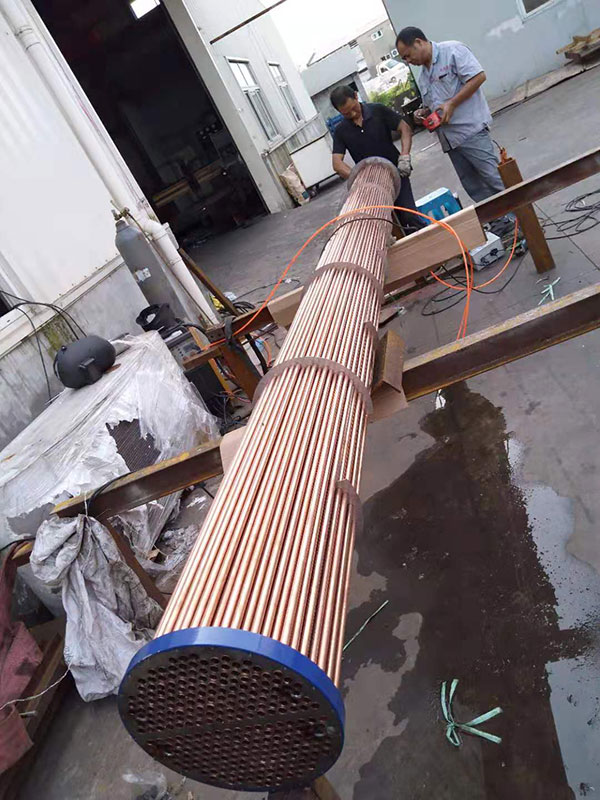

Rohrförmig (auch bekannt als Rohrbündel und Rohrbündel) Wärmetauscher sind die typischsten Trennwandwärmetauscher. Sie haben eine lange Anwendungsgeschichte in der Industrie und nehmen nach wie vor eine dominierende Stellung unter allen Wärmetauschern ein. Rohrwärmetauscher bestehen überwiegend aus Schalen, Rohrbündel, Rohrböden und Köpfe. Die Schalen haben meist eine runde Form, mit parallelen Rohrbündeln im Inneren, und beide Enden des Rohrbündels sind auf den Rohrböden befestigt.

Es gibt zwei Arten von Flüssigkeiten, die in einem Rohrwärmetauscher Wärme austauschen. Man fließt innerhalb der Röhre, und sein Hub wird Rohrseite genannt; der andere fließt außerhalb der Röhre, und sein Strich wird Schalenseite genannt. Die Wandfläche des Rohrbündels ist die Wärmeübertragungsfläche. Um den Wärmeübergangskoeffizienten der Flüssigkeit außerhalb des Rohrs zu verbessern, In der Schale sind üblicherweise eine bestimmte Anzahl von Querleitblechen eingebaut. Die Leitbleche verhindern nicht nur einen Kurzschluss der Flüssigkeit und erhöhen die Flüssigkeitsgeschwindigkeit, sondern erzwingen auch, dass die Flüssigkeit entsprechend dem vorgeschriebenen Weg mehrmals quer durch das Rohrbündel strömt, Dadurch erhöht sich der Grad der Turbulenz erheblich. Es gibt zwei häufig verwendete Leitbleche: rund und scheibenförmig, wobei ersteres häufiger verwendet wird. Jedes Mal, wenn die Flüssigkeit das Rohrbündel im Rohr passiert, spricht man von einem Rohrdurchgang, und jedes Mal, wenn die Flüssigkeit die Schale passiert, wird dies als Schalendurchgang bezeichnet. Um die Geschwindigkeit der Flüssigkeit im Rohr zu erhöhen, Um alle Rohre gleichmäßig in mehrere Gruppen aufzuteilen, können in den Köpfen an beiden Enden entsprechende Trennwände eingebaut werden. Auf diese Weise, Die Flüssigkeit kann nur einen Teil der Rohre passieren und mehrmals gleichzeitig zum Rohrbündel zurückkehren, was als Mehrröhrendurchgang bezeichnet wird. Ähnlich, um die Strömungsgeschwindigkeit außerhalb des Rohres zu erhöhen, In die Hülle können Längsleitbleche eingebaut werden, damit die Flüssigkeit mehrmals durch den Hüllenraum strömen kann, Dies wird als Multi-Shell-Pass bezeichnet. In einem Röhrenwärmetauscher, aufgrund der unterschiedlichen Temperaturen der Flüssigkeit innerhalb und außerhalb des Rohrs, Auch die Temperaturen des Mantels und des Rohrbündels sind unterschiedlich.

Beim Festrohrplattenwärmetauscher sind die Rohrplatten an beiden Enden direkt mit dem Gehäuse verschweißt. Es besteht hauptsächlich aus Muscheln, Rohrplatte, Rohrbündel, Kopf und andere Hauptkomponenten. Im Mantel befindet sich ein Rohrbündel, und die beiden Enden des Rohrbündels werden durch Schweißen an der Rohrplatte befestigt, Dehnungsfuge oder eine Kombination aus Dehnungsschweißen, und der Außenumfang der Rohrplatte und der Kopfflansch werden mit Bolzen befestigt. Der feste Rohrplattenwärmetauscher hat einen einfachen Aufbau, niedrige Kosten, einfache Herstellung, und bequeme Reinigung und Wartung der Rohrseite. Jedoch, Die mantelseitige Reinigung ist schwierig und nach der Herstellung des Rohrbündels kommt es zu Temperaturunterschieden. Wenn zwischen dem Wärmetauscherrohr und dem Mantel ein großer Temperaturunterschied besteht, Die Schale sollte außerdem mit einer Dehnungsfuge ausgestattet sein.

Der Rohrboden an einem Ende des Schwebekopfwärmetauschers ist zwischen dem Mantel und dem Rohrkasten befestigt, und der Rohrboden am anderen Ende kann sich innerhalb der Hülle frei bewegen, Das bedeutet, dass sich der Mantel und das Rohrbündel frei ausdehnen können. daher, Es gibt keine Temperaturdifferenzspannung zwischen Rohrbündel und Mantel. Allgemein, Der Schwimmkopf ist abnehmbar, und das Rohrbündel kann frei herausgezogen und geladen werden. Diese Struktur des Schwebekopfwärmetauschers kann unter Arbeitsbedingungen eingesetzt werden, bei denen ein großer Temperaturunterschied zwischen dem Rohrbündel und dem Mantel besteht. Die Reinigung und Wartung des Rohrbündels und des Mantels ist relativ einfach, sein Aufbau ist jedoch relativ komplex und die Anforderungen an die Abdichtung sind relativ hoch.

Ein U-förmiger Rohrwärmetauscher ist ein U-förmig geschweißtes Wärmetauscherrohr, wobei beide Enden auf derselben Rohrplatte befestigt sind. Da Mantel und Wärmetauscherrohre getrennt sind, Das Wärmetauscherrohrbündel kann sich frei ausdehnen und zusammenziehen, ohne dass es aufgrund der Temperaturdifferenz des Mediums zu Temperaturdifferenzspannungen kommt. Der U-förmige Rohrwärmetauscher hat nur einen Rohrboden, kein schwebender Kopf, und seine Struktur ist relativ einfach. Das Rohrbündel kann zur einfachen Reinigung frei herausgezogen und installiert werden, und verfügt über die Vorteile eines Schwebekopfwärmetauschers. Jedoch, da die Wärmetauscherrohre in U-förmigen Bögen mit unterschiedlichen Radien ausgeführt sind, Das äußerste Wärmetauscherrohr kann nach Beschädigung ausgetauscht werden, und andere Röhren können ersetzt werden. Schäden können das Rohr nur verstopfen. Gleichzeitig, im Vergleich zum festen Rohrplattenwärmetauscher, denn das Wärmetauscherrohr ist durch den Biegeradius begrenzt, In der Mitte des Rohrbündels befindet sich eine Lücke, und die Flüssigkeit kann leicht einen Kurzschluss verursachen, Auswirkungen auf den Wärmeübertragungseffekt.
