仕様
| タイプ | 波形角度 | 波形の標準ピッチ(んん) | 波形の深さ(んん) | 相当直径 (んん) |
コーナー穴径(んん) | コーナー穴中心距離 (んん) |
寸法 (んん) |
流れ断面積(㎡) | 材料重量（kg） | ||||||
| 304 0.5/0.6 |
316L 0.5/0.6 |
チタン 0.5/0.6 |
ハッサン 0.6 |
254モー 0.6 |
ニッケル 0.6 |
ベニヤエリア(㎡) | |||||||||
| FS4 | 130° | 8 | 2.35 | 4.7 | f28 | 381*70 | 448*138 | 0.00025 | 0.25/0.30 | 0.26/0.31 | 0.15/0.18 | 0.35 | 0.33 | 0.35 | 0.04 |
| FS8 | 130° | 8 | 2.35 | 4.7 | f28 | 656*70 | 723*138 | 0.00025 | 0.41/0.49 | 0.41/0.49 | 0.24/0.29 | 0.57 | 0.53 | 0.57 | 0.08 |
| S14A | 0.9/ | ||||||||||||||
| S20 | 1.2/ | ||||||||||||||
| FS21 | 135°55° | 8.5 | 2.6 | 5.2 | φ100 | 719*225 | 874*380 | 0.000876 | 0.21 | ||||||
| FS22 | 140°55° | 13 | 4 | 8 | φ100 | 719*225 | 874*380 | 0.001281 | 1.5/ | 0.21 | |||||
| FS41 | 135°55° | 8.5 | 2.6 | 5.2 | f147 | 890*296 | 1100*497 | 0.001162 | 2.20/2.64 | 2.21/2.66 | 1.26/1.52 | 3 | 2.77 | 3 | 0.41 |
| FS42 | 135°55° | 17 | 3.8 | 7.6 | f147 | 890*296 | 1100*497 | 0.0017 | 2.20/2.64 | 2.21/2.66 | 1.26/1.52 | 3 | 2.77 | 3 | 0.41 |
| FS43 | 60°120° | 9.1 8.5 | 2.6 | 5.2 | f202 | 791*395 | 1062*659 | 0.001593 | 3.21/3.86 | 3.23/3.88 | 1.83/2.19 | 4.33 | 4.01 | 4.33 | 0.43 |
| FS65 | 60°120° | 9.1 8.5 | 2.6 | 5.2 | f202 | 1091*395 | 1362*659 | 0.001593 | 3.60/4.32 | 3.62/4.35 | 2.05/2.46 | 4.85 | 4.49 | 4.85 | 0.65 |
| FS100 | 60°120° | 9.1 8.5 | 2.6 | 5.2 | f202 | 1489*395 | 1760*659 | 0.001597 | 3.84/4.61 | 3.86/4.64 | 2.18/2.62 | 5.17 | 4.79 | 5.17 | 1 |
| FS81 | 50°126° | 13 | 3.5 | 7 | f303 | 1079*480 | 1461*868 | 0.002859 | 5.07/6.08 | 5.10/6.12 | 2.90/3.48 | 6.87 | 6.36 | 6.87 | 0.81 |
| FS121 | 50°126° | 13 | 3.5 | 7 | f303 | 1490*480 | 1872*868 | 0.002859 | 6.49/7.78 | 6.53/7.83 | 3.71/4.46 | 8.79 | 8.14 | 8.79 | 1.21 |
| S188 | 2504×868 | ||||||||||||||

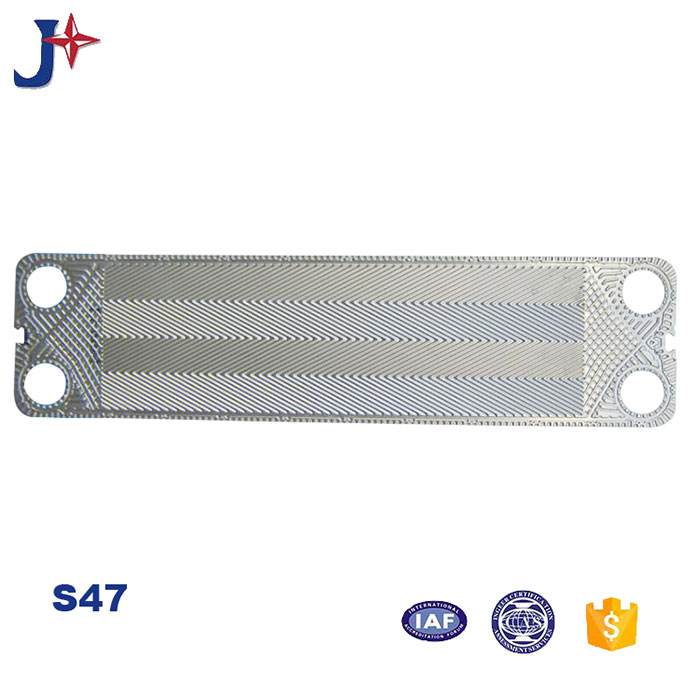

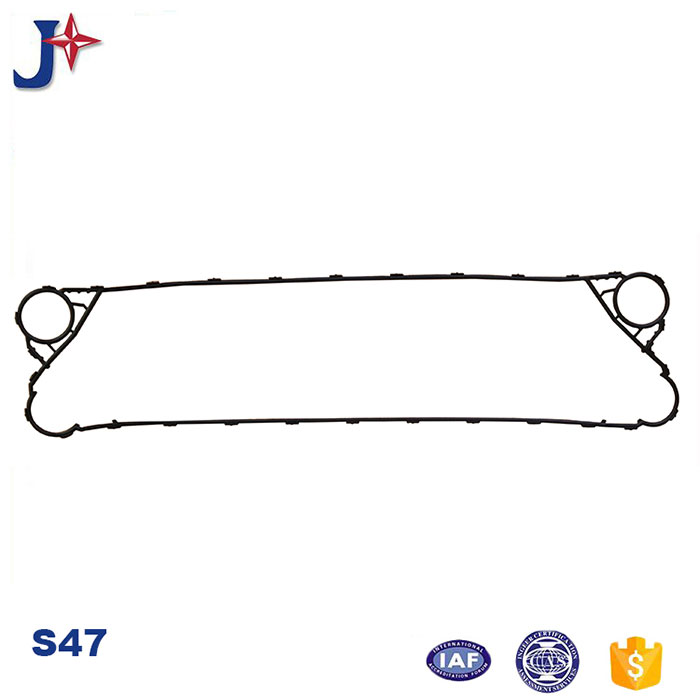

| S47 | 1518*380 | 2.9/ | 1.3/ | ||||||||||||
| S86 | 1904*500 | 3.5/ | |||||||||||||
| FS14 | 125°55° | 8.5 | 2.6 | 5.2 | f60 | 694*126 | 780*230 | 0.000498 | 0.14 | ||||||
製品の展示
最も頻繁に使用されるプレートを常に在庫しておくことにより、, 当社では、ほとんどのリクエストに即時発送が可能です。当社の納期と価格は業界で比類のないものです。.
当社は、販売されるすべてのプレートに、元のメーカーと比較して同等またはそれ以上の保証期間を保証します。当社が提供するモデルは、世界的に有名なメーカーの代替品として使用できます。.
製品詳細
1./ 多様なプレートモデル /
私たちはほぼ持っています 150 着脱式プレート熱交換器用モデル. プレート角度はハイシータとローシータで区別されます, シェブロンは浅溝、深溝、超深溝に分かれており、狭い流路PHEにも組み付けることができます, さまざまな分野や流体に適用するための広流路PHEと超広流路PHE.
2./ ユニークなプレートデザイン /
超小型のデジタル精密測定と試験方法に基づいて効率的な伝熱プレートを設計します。プレートのユニークな山形と合理的なプレート金型設計により、伝熱効率が向上します。.
3./ミックスデザイン/
サーマルミックス設計を実現できるHθ、Lθを備えたプレートです。より高い伝熱性能と圧力損失を実現します。.
熱伝達性能と圧力損失の低下.
関連製品
パッキング&配達
会社概要
年に設立 2010.上海江興化学設備有限公司. は上海にあります,中国. 当社はプレート式熱交換器シリーズの製造を専門としています, 完全溶接型熱交換器,熱交換器ユニット, プレートとガスケットの交換,ろう付けプレート熱交換器. 当社のプレート熱交換器は世界の有名メーカーの製品と同等の品質で信頼性の高いものです。. 高品質のOEM熱交換器ガスケットも提供しています( EPDM, NBR & バイトン ) 熱交換器プレートと(ステンレス鋼, チタン, ハステロイ ) プレート式熱交換器の通常メンテナンス.
ファクトリーショー
展示 & お客様
証明書
私たちを選ぶ理由
よくある質問
1.サンプルをいただけますか?
はい, 私たちは品質をチェックするためにサンプルを提供できます.
2. 必要な製品の納期はどれくらいですか?
概して 7 営業日. ご要望の数量により異なります.
3.自社の工場はありますか?
はい, 当社の工場を訪問して製品をチェックすることを歓迎します.
4. 製品の保証は何ですか?
当社が販売したすべての商品には1年間の保証を提供します.
5.どのような支払い条件を受け入れますか?
貿易保証/TT/信用状/ウェスタンユニオン
